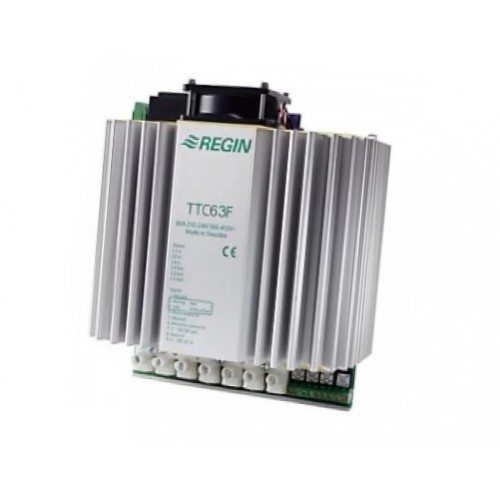

Регулятор температуры Regin TTC63F выпускается компанией Regin (Швеция) и предназначен для регулирования и поддержания температуры трёхфазных электрических нагревателей.
Основные характеристики:
- регулирование мощности происходит путем изменения времени включения/выключения полной мощности нагревателя — пропорциональное регулирование по времени
- цикл длится от 6 до 60 секунд
- в ночной период осуществляется понижение температуры при помощи блока NS/D
- переключение нагрузки выполняется при помощи симисторов (полупроводники)
- рабочий закон симисторов снижает энергопотребление, увеличивает время безотказной работы приборов, снижает электропомехи
- возможно подключение внешних датчиков температуры — для этого есть специальные контакты, один из которых может быть использован для ограничения максимальной или минимальной температуры
- регулятор изменяет алгоритм управления в соответствии с динамикой объекта управления
- диапазон регулировки температуры: 0 — 30 °C
- степень защиты оболочки регулятора температуры Regin TTC63F : IP 20 (защита корпуса от мелкого мусора и грязи; защиты от влаги нет)
- потребляемая мощность: 1,2 кВт
- ток нагрузки: максимальный — 63 А; минимальный — 5 А
- гарантия от производителя: 1 год
| Напряжение питания | TTC25…, TTC40F…: 210—255 или 380—415 В переменного тока с автоматическим выбором, трехфазноеTTC63F, TTC80F: 400 В переменного тока, трехфазное подключение |
| Температура окружающей среды | 0—40 °C |
| Монтаж | На DIN-рейке |
| Размеры (Ш x В x Г) | TTC25…: 195 x 200 x 95 ммTTC40…: 195 x 220 x 95 ммTTC63F: 195 x 220 x 105 ммTTC80F: 195 x 220 x 105 мм |
| Степень защиты | IP20 |
| Диапазон пропорционального регулирования | Регулирование температуры приточного воздуха: 20 K (фиксированный)Комнатный регулятор температуры: 1,5 K (фиксированный) |
| Постоянная времени интегрирования | 6 мин. (фиксированное значение) |
| Период следования импульсов | TTC25…, TTC40F…: 6—60 сTTC63F, TTC80F: 6—120 с |
| Выходы | |
| TTC25… | 25 А, 3 фазы, 400 В переменного тока, 17 кВт (3 фазы, 230 В, 10 кВт) |
| TTC40… | 40 А, 3 фазы, 400 В переменного тока, 27 кВт (3 фазы, 230 В, 16 кВт) |
| TTC63F | 63 А, 3 фазы, 400 В переменного тока, 43 кВт |
| TTC80F | 80 А, 3 фазы, 400 В переменного тока, 55 кВт |
| Входной сигнал | |
| Уставка | 0—30 °C (диапазон задания уставки зависит от используемого датчика) Примечание. Это не относится к моделям TTC…X. |
| Входы для подключения датчиков | Два: основной датчик и датчик предельной температуры (NTC-датчик Regin) Примечание. Это не относится к моделям TTC…X. |
| Сигнал управления | 0—10 В постоянного тока |
| Описание | Мощность нагрузки | Для применения с NTC-датчиком Regin | Только для внешнего сигнала управления 0—10 В постоянного тока | Модификация с внешним сигналом управления 0—10 В постоянного тока | Модель |
| Регулятор электрического отопления с регулировкой температуры | 25 A | Есть | — | Есть | TTC25 |
| Регулятор электрического отопления | 25 A | — | Есть | — | TTC25X |
| Регулятор электрического отопления с регулировкой температуры | 40 A | Есть | — | Есть | TTC40F |
| Регулятор электрического отопления | 40 A | — | Есть | — | TTC40FX |
| Регулятор электрического отопления с регулировкой температуры | 63 A | Есть | — | Есть | TTC63F |
| Регулятор электрического отопления с регулировкой температуры | 80 A | Есть | — | Есть | TTC80F |
Для управления более мощной электрической нагрузкой применяются регуляторы TT-S4/D и TT-S6/D (см. соответствующие описания).
